COMPRESORES

Un compresor es una maquina de fluido que está construida para aumentar la presión y desplazar cierto tipo de fluidos llamados compresibles, tal como lo son los gases y los vapores. Esto se realiza a través de un intercambio de energía entre la máquina y el fluido en el cual el trabajo ejercido por el compresor es transferido a la sustancia que pasa por él convirtiéndose en energía de flujo, aumentando su presión y energía cinética impulsándola a fluir.

Los compresores también desplazan fluidos, pero a diferencia de las bombas que son máquinas hidráulicas, éstos son máquinas térmicas, ya que su fluido de trabajo es compresible, sufre un cambio apreciable de densidad y, generalmente, también de temperatura; a diferencia de los ventiladores y los sopladores, los cuales impulsan fluidos compresibles, pero no aumentan su presión, densidad o temperatura de manera considerable.

TIPOS  DE  COMPRESORES

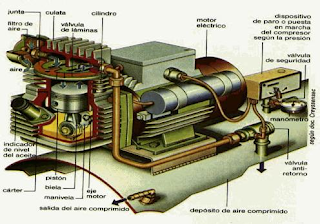

Compresor Alternativo o de Embolo

Los compresores alternativos funcionan con el principio adiabático mediante el cual se introduce el gas en el cilindro por las válvulas de entrada, se retiene y comprime en el cilindro y sale por las válvulas de descarga, en contra de la presión de descarga. Estos compresores rara vez se emplean como unidades individuales, salvo que el proceso requiera funcionamiento intermitente. Por ejemplo, si hay que regenerar un catalizador cada dos o tres meses o se tiene un suministro de reserva en otra fuente, esto daría tiempo para reparar o reemplazar las válvulas o anillos de los pistones, si es necesario. Los compresores alternativos tienen piezas en contacto, como los anillos de los pistones con las paredes de cilindro, resortes y placas o discos de válvulas que se acoplan con sus asientos y entre la empaquetadura y la biela. Todas estas partes están sujetas a desgaste por fricción.

Los compresores alternativos pueden ser del tipo lubricado o sin lubricar. Si el proceso lo permite, es preferible tener un compresor lubricado, porque las piezas durarán más. Hay que tener cuidado de no lubricar en exceso, porque la carbonización del aceite en las válvulas puede ocasionar adherencias y sobrecalentamiento. Además, los tubos de descarga saturados con aceite son un riesgo potencia y de incendio, por lo que se debe colocar corriente abajo un separador para eliminar el aceite. Los problemas más grandes en los compresores con cilindros lubricados son la suciedad y la humedad, pues destruyen la película de aceite dentro del cilindro.

Los compresores alternativos deben tener, de preferencia motores de baja velocidad, de acoplamiento directo, en especial si son de más de 300 HP; suelen ser de velocidad constante. El control de la velocidad se logra mediante válvulas descargadoras, y estas deben ser del tipo de abatimiento de la placa de válvula o del tipo de descargador con tapón o macho. Los descargadores que levantan toda la válvula de su asiento pueden crear problemas de sellamiento. La descarga puede ser automática o manual. Los pasos normales de descarga son 0-100%, 0-50-100%, o- 25-60-75-100% y se pueden obtener pasos intermedios con cajas de espacio muerto o botellas de despejo; pero, no se deben utilizar estas cajas si puede ocurrir polimerización, salvo que se tomen las precauciones adecuadas.



Compresores de tornillo

Este tipo de compresor consiste básicamente en dos rotores helicoidales situados dentro de la carcasa de la bomba. Por su movimiento absorben gas que posteriormente se comprime dentro de la cámara helicoidal formada entre los rotores y la carcasa. Como se ve en la figura, los rotores difieren en su forma de manera que ajusten entre sí formando un cierre hermético por el cual no pueda escapar el gas al ser comprimido.

Características de los compresores de tornillo

La principal característica de este tipo de compresores es que pueden trabajar con corrientes gaseosas que contengan una cierta cantidad de líquido.

Este tipo de bombas requieren el uso de aceite de lubricación, sirviendo adicionalmente como líquido de sello.

Esquema constructivo de un compresor de tornillo

A continuación presentamos la vista exterior, el alzado y la planta de un compresor helicoidal tipo.



COMPRESOR RECIPROCANTE

El compresor reciprocante, también denominado recíproco, alternativo o de desplazamiento positivo, es un tipo de compresor de gas que logra comprimir un volumen de gas en un cilindro cerrado, volumen que posteriormente es reducido mediante una acción de desplazamiento mecánico del pistón dentro del cilindro. En estos compresores la capacidad se ve afectada por la presión de trabajo. Esto significa que una menor presión de succión implica un menor caudal; para una mayor presión de descarga, también se tiene un menor caudal.

COMPRESORES DE FLUJO AXIAL.

En estos compresores, el flujo del gas es paralelo al eje o al árbol del compresor y no cambia de sentido como en los centrífugos de flujo radial. La carga por etapa del axial es mucho menor (menos de la mitad) que la de un tipo centrifugo, por ello, la mayor parte de los axiales son de cierto numero de etapas en serie. Cada etapa consta de aspas rotatorias y fijas. En un diseño de reacción de 50 %, la mitad del aumento de la presión ocurre en las aspas del rotor, y las de la segunda mitad en las del estator.

Los compresores de flujo axial están disponibles desde unos 20000 PCMS hasta más de 40000 PCMS y producen presiones de hasta 65 psig en un compresor industrial típico de 12 etapas, o de un poco más de 100 psig, con los turbocompresores de 15 etapas, estos tipos se emplean en turbinas de gas y motores de reacción (jet) para aviones, excepto los muy pequeños. También se emplean mucho en aplicaciones que requieren flujos de gas superiores a 75000 o 100000 PCMS en especial porque son más eficientes que los centrífugos de etapas múltiples, de tamaño comparable. El axial suele costar más que el centrifugo y, en tamaños más pequeños, solo se justifica por su mayor eficiencia.
